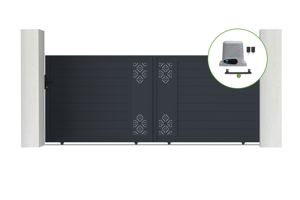

Sähköinen liukuportti 4m TRIGLAV 400C160 + RANGER C300 moottorointi

SKU : PAC-000053

2689 €

Tämä moottoroitu porttipaketti sisältää:
TRIGLAV harmaa liukuportti
Leveys 390 cm ja korkeus 163 cm
Telinemoottorisointi (jopa 300kg)

Oman menestyksensä uhri!

Varoita minua

Ilmoita minulle, kun tämä tuote on jälleen varastossa.

Tekniset ominaisuudet

Alumiininen liukuportti 4m TRIGLAV 400C160

Korkeus

163 cm

Leveys

390 cm

Päämateriaali

Alumiini

Väri

Hiilen harmaa

RAL

7016

Viimeistely

Jauhemaalaus

Täyttötyyppi

Puolihiivatyö

Malli / suunnittelu

Geometrinen

Avausjärjestelmä

Liukuva

Alumiininen liukuportti 4m TRIGLAV 400C160

Korkeus

163 cm

Leveys

390 cm

Päämateriaali

Alumiini

Väri

Hiilen harmaa

RAL

7016

Viimeistely

Jauhemaalaus

Täyttötyyppi

Puolihiivatyö

Malli / suunnittelu

Geometrinen

Avausjärjestelmä

Liukuva

Avaussuunta

vasemmalta oikealle / oikealta vasemmalle

Yhteensopiva moottori

Kyllä

Yhteensopiva moottorityyppi

liukuvat

Rungon materiaali

Alumiini

Pilarien välinen leveys

390 cm

Pylvään vaadittu korkeus

180 cm

Käyttölupa

26 mm

Liukuoven hännän pituus

25 cm

Ohjausjärjestelmä

Yläohjain 4 nailonoliivilla

Vaadittu purkauspituus

4 m

Terän leveys

160*15 mm

Terän paksuus

1.2 mm

Summat-osio

47*78 mm

Pystytukien paksuus

1.5 mm

Poikkileikkaus

70*30 mm

Ristipalkkien paksuus

1.2 mm

Pystytukien / poikkipalkkien asennus

Itseporautuvat ruuvit

Sulkemisjärjestelmä

Tynnyrin lukko

Kahvan väri

Musta

Käsittele materiaalia

Alumiini

Lukon tyyppi

4 avainta

Baarin kokoonpano

Itseporautuvat ruuvit

Mukana toimitetut tarvikkeet

Kyllä

Ruletin määrä

Teräskiskon pituus

8 m

Asennusohjeet

Kyllä

Kokoonpanoaika

8 h

Suositeltu henkilömäärä kokoonpanoon

Takuu

2 an(s)

Kelpoisuus Takuun pidennys 5 vuotta

Kelpoisuus Takuun pidennys 10 vuotta

On olemassa lyömällä

Kyllä

Pakkauksen paino nro.1

6,0 kg

RANGER C300 liukuoven käyttökone

Mekanismin tyyppi

Liukuva

Yhteensopiva porteille

Alumiini, pvc, puu, rauta

Tehoa

230 V

Syöttöjännite

220VAC±10%/110VAC±10%

Imeytynyt teho

250 W

Ampeeri

Nimelliskäyttöinen työntövoima

1090 Nm

Suurin työntövoima

1100 Nm

Hammaspyörän pyörimisnopeus kierroksina minuutissa

1400

Avaamis-/sulkemisnopeus metreinä minuutissa

12m/min

3m portin aukioloaika

15 s

Portin paino enintään

300 kg

Sadesuoja

IP55

Käyttölämpötila

-25°C à +55°C

Oikealta vasemmalle aukko

Kyllä

Vasemmalta oikealle aukko

Kyllä

Magneettiset rajakytkinanturit

Kyllä

Jousikuormitetut mekaaniset rajakytkimet

Hammaspyörän materiaali

Metalliseos

Hammaspyörän hampaiden lukumäärä

Automaattisesti ohjelmoitava sulkeminen avaamisen jälkeen

Kyllä

Manuaalinen vapautus

Kyllä

Yhteisomistustila

Kyllä

Esteiden havaitseminen

Kyllä

Valokenno yhteensopiva

Kyllä

Vilkkuvalo yhteensopiva

Kyllä

Yhteensopiva ulkoisen akun kanssa

Näppäinnäppäimistö yhteensopiva

Kyllä

Näppäinlukko yhteensopiva

Kyllä

Asteittainen avaaminen / sulkeminen

Kyllä

Avaamis- ja sulkemisnopeuden säätö

Kyllä

Liitettyjen kauko-ohjainten enimmäismäärä

Mukana kaukosäätimien määrä

Kaukosäätimen painikkeiden lukumäärä

Mukana nailonteline

Kyllä

Mukana ohjeet/ruuvit

Kyllä

Mukana infrapunavalokennot x2

LED-vilkkuvalo mukana

Bruttopaino

7 kg

Osittainen avautuminen jalankulkijoille

Kyllä

Takuu

2 an(s)

Kelpoisuus Takuun pidennys 5 vuotta

Kelpoisuus Takuun pidennys 10 vuotta

Kokoonpanoaika

4 h

Suositeltu henkilömäärä kokoonpanoon

Asennusohjeet

Kyllä

Mukana kiinnitystarvikkeet

Kyllä

Pakkauksen paino nro.2

12,8 kg

Kuvaus

Tämä moottoroitu porttipaketti sisältää:
TRIGLAV harmaa liukuportti
Leveys 390 cm ja korkeus 163 cm
Telinemoottorisointi (jopa 300kg)

Alumiininen liukuportti 4m TRIGLAV 400C160

Tutustu alumiiniseen liukuvaan TRIGLAV-ajoporttiimme, geometria-aiheisine koristepaneeleineen se on viehättävä yhdistelmä käytännöllisyyttä ja graafista suunnittelua.

Geometria-aiheiset koristepaneelimme tuovat sisäänkäyntiisi taiteellista ulottuvuutta ja tekevät kiinteistöstäsi suorastaan taideteoksen.
Sen ajaton antrasiitinharmaa väri sopii kaikkiin arkkitehtonisiin tyyleihin nykyaikaisesta perinteiseen.

Tämä alumiininen ajoportti on kevyt, luja ja säänkestävä ja vaatii vain minimaalisen vähän kunnossapitoa.

Liukuva TRIGLAV-ajoporttimme tuo kiinteistöösi turvallisuuden ohella ainutlaatuista taiteellista lisäarvoa.

Kuvaus: Puoliavoin liukuva suora ajoportti, koristeellinen
Materiaali: Alumiini
Värit: Antrasiitinharmaa RAL 7016
Motiivi : "geometria"
Mitat: Leveys 390 cm x korkeus 163 cm
Tarvittava kokonaisleveys välyksen kanssa : 832 cm
Pilareiden vähimmäiskorkeus : 175 cm
Saanut inspiraationsa ja suunniteltu Ranskassa

Tämä tee se itse -ajoporttisarja sisältää:
- 16 pulverimaalattua säleikköä (korkeus 16 cm)
- 2 vahvistettua jauhemaalattua säleikköä moottorointia varten (korkeus 16 cm)
- 2 koristepaneelien motiivi "geometria" (paksuus 20/100)
- 1 ylempi ohjain, jossa 4 nailonpyörää
- Alumiininen ohjauskisko 8m
- 4 teräsrullaa
- 1 kotelo
- 1 pysäytin
- 1 sylinterilukko
- 1 kahva (musta)
- 5 näppäintä
- Asennussarja
- Ruuvit ja pultit

Jos haluat motorisoida liukuvan ajoporttisi, voit valita "Liukuportti"-luokan tarjouspaketeista, jotka sisältävät valitsemasi ajoportin ja siihen sopivan motorisoinnin

Pylväät eivät sisälly sarjoihimme, koska ne eivät ole välttämättömiä liukuvan ajoportin asentamisessa, jos ulkoseinässäsi on jo pylväät.

Liukuvan ajoportin turvallisen ja vakaan asennuksen varmistamiseksi tolppien on oltava vähintään 175 cm korkeita ja 15 cm leveitä, koska yläohjain on 12 cm leveä.

Jos asennuksesi edellyttää pylväitä, tarjoamme tarjouspaketteja, jotka sisältävät valitsemasi alumiinisen liukuvan ajoportin ja kaksi alumiinipylvästä, jotka sopivat valitsemaasi ajoporttiin.

Malli TRIGLAV on saatavana myös muissa ko’oissa.
Saatavana myös kääntyvänä ja käyntiporttiversiona

Voit muokata liukuporttiasi yksilöllisemmäksi muuttamalla koristelevyjen suuntaa tai asentoa.

Sarjana toimitettava ajoportti.
Selkeät ohjeet tekevät kokoamisesta nopeaa ja helppoa.
Kaikki tarvitsemasi tiedot tästä tuotteesta löytyvät teknisistä tiedoista

Teknisesti on mahdollista asentaa ajoportin aukko oikealta vasemmalle.
Liukuvan ajoportin asennusohjeet on suunniteltu siten, että voit valita kaksi eri asennusvaihtoehtoa avautumissuunnan mukaan: vasemmalta oikealle tai oikealta vasemmalle. (Ulkokäyttöön tarkoitettu viimeistelylista)
Jos haluat lisätietoja, ota yhteyttä asiakaspalveluumme yhteydenottolomakkeella

RANGER C300 liukuoven käyttökone

Liukuportin RANGER C300 moottori on tarkoitettu käyttäjille, jotka haluavat moottoroida liukuporttiaan sen avaamisen ja sulkemisen automatisoimiseksi. Sen avulla voit muuttaa porttisi sähkökäyttöiseksi liukuportiksi.
Tämä telinemoottori sopii kaikentyyppisiin liukuportteihin, jotka voidaan moottoroida.
Olipa kyseessä PVC-, puu-, alumiini- tai rautaliukuportti, tämä automaatio voidaan asentaa kaikkiin alle 300 kg painaviin malleihin.

Tässä ovat moottorin tärkeimmät tekniset ominaisuudet:

Moottorin jännite: 230V - 250W
Tuloteho: 220VAC ± 10% / 110VAC ± 10%
Taajuus: 50Hz / 60Hz Vaihdemoduuli: M4 Z = 16 hammasta
Lähtövääntömomentti: 30,0 Nm
Nimellispyörimisnopeus: 14 000 kierrosta minuutissa
Portin enimmäispaino: 300 kg tasaisella alustalla.
Magneettinen aloitus- ja loppupysäytys
Ympäristön lämpötila: -25 °C ~ +55 °C
Suojausluokka: IP55
Avautumisnopeus = noin 12 metriä minuutissa
Suurin voima 1100N
Nylon teline.
Ohjauskortti sisältyy moottorointiin.

Mukana tarvikkeet:

- 2 kaukosäädintä 4 painikkeella suojaläpällä. Paristot sisältyvät hintaan.
- Nylon teline (4m - 12 kpl 33cm)
- asennus- ja konfigurointiopas
- 2 pikavapautusavainta sähkökatkon sattuessa

Lisävarusteet, jotka eivät sisälly C300-moottoriin:

Ruuvit telineen kiinnittämiseksi porttiin. Nämä ruuvit on sovitettava jokaiseen porttityyppiin ja ne riippuvat portin paksuudesta.
Casanoov-liukuporteissa suosittelemme kiinnittämään teline-osat Rivkle-tyyppisillä sokkeliiteillä, joiden pituus on 8-12 mm. Kiinnitystuki on sijoitettava tätä tarkoitusta varten tarkoitettujen porttien alapylväisiin. 4 lineaarimetrille telineeseen on 24 kiinnityspistettä.
Moottoria ei voi kytkeä vara-akkuun. Sähkökatkon sattuessa lukituksen avaaminen manuaalisesti kahdella avaimella on mahdollista. Tämä kytkee poistovaihteen moottorista ja antaa sinun käsitellä porttiasi vapaasti.
Salamalamppu ja valokennot eivät sisälly toimitukseen.

RANGER C300 -moottorin ominaisuudet:

- Avaaminen valintasi mukaan: vasemmalta oikealle (tehdastila) tai oikealta vasemmalle.
- Automaattinen sulkeutuminen: avaamisen jälkeen portti sulkeutuu automaattisesti 0 sekunnin, 10/30 tai 60 sekunnin kuluttua valintasi mukaan.
- Jalankulkijatila: portti avautuu vain osittain ja sulkeutuu sitten 0/5/10 tai 30 sekunnin sisällä.
- Yhteisomistustila: tämän tilan avulla voit pienentää asetuksia ja määrittää jopa 50 kaukosäädintä. Jokainen kaukosäädin ohjaa: portin avauspainiketta 1, portin pysäytyspainiketta 2, portin sulkemispainiketta 3 ja jalankulkutilan painiketta 4. Jokaisella kaukosäätimellä on sama toiminto.
- Avaamis- ja sulkeutumisherkkyyden säätö: ympäristöstäsi riippuen voit säätää avaus- ja sulkeutumistehoa
- Portin lukituksen avaus manuaalisesti. Mukana toimitetun avaimen ansiosta voit irrottaa portin avaamisen ja käsitellä sitä manuaalisesti.
- Liftaaminen. Portti pysähtyy, jos se kohtaa esteen

Voit yhdistää tämän moottoroinnin valokennoilla, salamalampulla ja avautuvalla painonapilla. Muista tarkistaa nykyisten lisävarusteidesi sähköinen yhteensopivuus (jännite voltteina), jos ne eivät ole peräisin sivustoltamme. Kaikki lisävarusteemme ovat yhteensopivia kaikkien moottoreidemme kanssa.

Asennusvinkkejä:

Jotta voit yhdistää ja määrittää moottoroinnin onnistuneesti, etene vaihe vaiheelta ja tarkista moottorin oikea toiminta jokaisen vaiheen välillä. Jos yhdistät lisävarusteita C300-moottoriisi, aina kun moottorisi on toimintakunnossa. Lopuksi muista puhdistaa sähköliitäntä. Tämä auttaa sinua asennuksen käsittelyssä ja estää sähkövuodot.
Casanoovin tekninen tiimimme on valmiina auttamaan sinua tarvittaessa.
