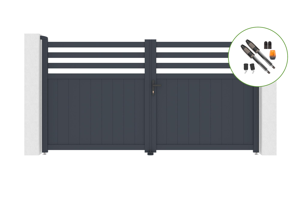

Sähköinen kääntöportti 3m NEVIS 300B160 harmaa + TANKER B700 moottorointi

SKU : PAC-000841

2349 €

Tämä moottoroitu porttipaketti sisältää:
NEVIS design kääntöportti harmaa
Leveys 300 cm ja korkeus 160 cm
Toimilaitteen moottorointi (jopa 700 kg)

Oman menestyksensä uhri!

Varoita minua

Ilmoita minulle, kun tämä tuote on jälleen varastossa.

Tekniset ominaisuudet

Alumiininen kääntöportti 3m NEVIS 300B160

Kääntöjärjestelmä

Kuulalaakeri

Leveys

303,7 cm

Kelpoisuus Takuun pidennys 5 vuotta

Mukana toimitetut tarvikkeet

Kyllä

Sulkemisjärjestelmä

Sylinterin lukko

Takuu

2 an(s)

Pilarien välinen leveys

308,7 cm

Yhteensopiva moottori

Kyllä

Ristipalkkien paksuus

2 mm

Alumiininen kääntöportti 3m NEVIS 300B160

Kääntöjärjestelmä

Kuulalaakeri

Leveys

303,7 cm

Kelpoisuus Takuun pidennys 5 vuotta

Mukana toimitetut tarvikkeet

Kyllä

Sulkemisjärjestelmä

Sylinterin lukko

Takuu

2 an(s)

Pilarien välinen leveys

308,7 cm

Yhteensopiva moottori

Kyllä

Ristipalkkien paksuus

2 mm

Malli / suunnittelu

Käyttölupa

Terän osa

Kelpoisuus Takuun pidennys 10 vuotta

Korkeus

160,7 cm

Avaussuunta

Taloa kohti, katso tekninen kaavio

Terän paksuus

Kahvan väri

Musta

Pystytukien / poikkipalkkien asennus

Itseporautuvat ruuvit

Summat-osio

78*47 mm

Poikkileikkaus

77*30 mm

Lukon tyyppi

4 avainta

RAL

7016

Viimeistely

masto

Kokoonpanoaika

8 h

Baarin kokoonpano

Itseporautuvat ruuvit

Alasaranoiden lukumäärä

Täyttötyyppi

Puolihiivatyö

Yläsaranoiden lukumäärä

Esiintyy liukuvana

Kyllä

Suositeltu henkilömäärä kokoonpanoon

Sulku

Pystytukien paksuus

1,4 mm

Ylempi viimeistelykansi

Kyllä

Pilarin vähimmäiskorkeus

175 cm

Päämateriaali

Alumiini

Avausjärjestelmä

Lentäminen

Käsittele materiaalia

Alumiini

Rungon materiaali

Alumiini

Keskuspysäytys

Kyllä

Asennusohjeet

Kyllä

Väri

Hiilen harmaa

Yhteensopiva moottorityyppi

Nivelvarret ja sylinterit

Pakkauksen paino nro.1

7,0 kg

TANKER B700 kääntöportin moottorointi

Avaamis- ja sulkemisnopeuden säätö

Kyllä

Liitettyjen kauko-ohjainten enimmäismäärä

Näppäinlukko yhteensopiva

Kyllä

Esteiden havaitseminen

Kyllä

Takuu

2 an(s)

Kokoonpanoaika

4 h

Yhteensopiva ulkoisen akun kanssa

Kyllä

Valokenno yhteensopiva

Kyllä

Vilkkuvalo yhteensopiva

Kyllä

Käsivarren nopeus senttimetreinä sekunnissa

2,4 cm/s

Näppäinnäppäimistö yhteensopiva

Kyllä

Suurin koko lehtiä kohti

3 m

Elektroninen laatikko elektronisella kortilla

Mukana

Avoimen käsivarren pituus

121,8 cm

Mekanismin tyyppi

Kääntösylinterit

Suurin avautumiskulma

120 °

Käyttölämpötila

-45°C à +50°C

Mukana infrapunavalokennot x2

Kyllä

Asunnon koko

25,5 x 18 x 8 cm

Suurin työntövoima

3500 Nm

Suositeltu henkilömäärä kokoonpanoon

Asennusohjeet

Kyllä

Sadesuoja

IP55

Yhteisomistustila

Kyllä

Asteittainen avaaminen / sulkeminen

Kyllä

Imeytynyt teho

80 W

Tehoa

24 V

Kaukosäätimen painikkeiden lukumäärä

Mukana kaukosäätimien määrä

Minimi avautumiskulma

90 °

Kelpoisuus Takuun pidennys 10 vuotta

Yhteensopiva porteille

Alumiini, pvc, puu, rauta

Syöttöjännite

220VAC±10%/110VAC±10%

Keskiportin pysäkki sisältyy hintaan

Kyllä

Mukana portin kiinnityskannattimet

Kyllä

Osittainen avautuminen jalankulkijoille

Kyllä

Portin paino enintään

700 kg

Nimelliskäyttöinen työntövoima

3000 Nm

Varren pyörimisnopeus kierroksina minuutissa

350 tr/min

Mukana ruuvit

Kyllä

Automaattisesti ohjelmoitava sulkeminen avaamisen jälkeen

Kyllä

Mukana kiinnitystarvikkeet

Kyllä

LED-vilkkuvalo mukana

Kyllä

Kelpoisuus Takuun pidennys 5 vuotta

Mukana pylvään kiinnityskannattimet

Kyllä

Lehden enimmäispaino

350 kg

Bruttopaino

23 kg

Manuaalinen vapautus

Kyllä

Suljetun käsivarren pituus

86,8 cm

Ampeeri

5,5 A

Avaamis aika

noin 14 sekuntia.

Pakkauksen paino nro.2

24,0 kg

Kuvaus

Tämä moottoroitu porttipaketti sisältää:
NEVIS design kääntöportti harmaa
Leveys 300 cm ja korkeus 160 cm
Toimilaitteen moottorointi (jopa 700 kg)

Alumiininen kääntöportti 3m NEVIS 300B160

Tutustu puoliavoimeen kääntyvään NEVIS-ajoporttiimme, se on täydellinen kompromissi avoimen ja yhtenäisen ajoportin välillä ja vastaa yksityisyyden tarpeeseen näkyvyyden mitenkään kärsimättä.

Näkösuojana toimiva yhtenäinen alaosa pitää uteliaat katseet poissa varmistaen sekä yksityisyyden että suojan.
Voit siis oleilla puutarhassasi, pihassasi tai pihatielläsi täysin rauhassa ja suojassa.

Yläosan vaakaprofiilit tuovat sisääntuloon ripauksen omaperäisyyttä, samalla ne kuitenkin myös pienentävät tuulikuormaa, mikä takaa vakauden.
Ne antavat kiinteistöllesi tyylikkään modernin ilmeen ja säilyttävät samalla näkyvyyden pihalta ulos, mikä voi olla hyödyllistä, kun haluat pitää silmällä kotisi ympäristöä.

Kääntyvä alumiininen ajoporttimme on paitsi viehättävä myös vankka ja kestävä. Se kestää korroosiota ja sääolosuhteita ja vaatii hyvin vähän huoltoa.

Kuvaus: Puoliavoin kääntyvä suora ajoportti, vaakaprofiilit
Materiaali: Alumiini
Värit: Antrasiitinharmaa RAL 7016
Mitat: Leveys 300 cm x korkeus 160 cm
Pilarien välinen vaadittu leveys: 305 cm
Pilareiden vähimmäiskorkeus: 175 cm

Tämä tee se itse -ajoporttisarja sisältää:
- 4 porrasta (leveys 7.8cm)
- 18 pulverimaalattua säleikköä (leveys 15.5cm)
- 2 kuulalaakeroitua ylempää saranaa
- 2 alempaa saranaa
- 1 automaattinen keskipysäytys
- 2 säätörajoitinta
- 1 sylinterilukko
- 1 kahva
- 5 näppäintä
- Asennussarja
- Ruuvit ja pultit

Pylväät eivät sisälly sarjoihimme, koska ne eivät ole välttämättömiä keinuportin asentamisessa, jos ulkotilassasi on jo pylväitä/tolppia.
Tämän portin pylvään vähimmäiskorkeus on 175cm.

Malli NEVIS on saatavana myös muissa koossa.
Saatavana myös liukuporttina ja liukuovena.

Sarjana toimitettava ajoportti.
Selkeät ohjeet tekevät kokoamisesta nopeaa ja helppoa.
Löydät kaikki tarvitsemasi tiedot tästä tuotteesta teknisistä tiedoista.

TANKER B700 kääntöportin moottorointi

TANKER B700 -toimimoottori sopii erinomaisesti kääntöporttien moottorointiin, joiden pituus on enintään 6 metriä ja paino enintään 700 kg (eli enintään 3 metriä ja 350 kg lehtiä kohti).

Tämä automaattinen toimilaite on erityisesti suunniteltu keinuporteille. Sen avulla voit moottoroida minkä tahansa tyyppisiä kääntöportteja, olivatpa ne uusia tai olemassa olevia, raudasta, alumiinista, PVC:stä tai jopa puusta.

Sen hillitty muotoilu antaa sinun hyötyä helppokäyttöisestä sähköportista, jolla on suuri teho, vääristämättä portin estetiikkaa ja vahingoittamatta ulkoasua.

Tämä moottorointi koostuu kahdesta sylintereistä moottorivarresta, joista kumpikin on tarkoitettu moottoroimaan porttisi yhtä lehteä.
Sylinterien sisällä olevat männät tulevat ulos sulkemaan porttia ja päinvastoin vetäytymään sisään avattaessa.

Selkeillä ja yksityiskohtaisilla asennusohjeilla varustettuna moottoroi porttisi helposti ja nopeasti!
Asennusohjeemme on suunniteltu opastamaan sinua askel askeleelta automaatioasi oikean toiminnan läpi käyttämällä selkeitä ohjeita ja kuvia helpottamaan ymmärtämistäsi.
Tarpeen tai vaikeuksien sattuessa Casanoovin tekninen tiimimme on valmiina auttamaan sinua.

Moottori sisältää:

- 2 moottoria, joiden sähköjännite on 24 volttia / 80 wattia
- Ohjauslaatikko
- Keskiporttipysäkki
Tätä pysäytintä tulee käyttää, jos sinulla on kallistuva pysäytin manuaalisia portteja varten.
Itse asiassa, kun käytät kääntöporttiasi moottoroidusti, sinun on varmistettava, että keskipysäytys ei pidätä sitä.
Se on sinun moottorointisi, joka lukitsee ja turvaa kääntöporttisi.
- 2 asennuskiinnikettä pilarille, mikä mahdollistaa useita avautumiskulmakonfiguraatioita.
- 2 kiinnitystelinettä moottoroinnin kiinnittämiseksi kääntöporttiin
- 2 4-napaista kaukosäädintä, joissa suojaläppä (paristot mukana)
- Ruuvit moottoroinnin kiinnittämiseksi pylväisiisi

B700-moottorin mukana tulevat lisävarusteet:

- 1 vilkkuva LED-lamppu, jonka teho on 3 wattia (vastaa 30 W:n tehoa vanhan sukupolven hehkulampulle)
- 1 pari infrapunavalokennoa, mukaan lukien: "lähettimen" valokenno ja "vastaanottimen" valokenno

Lisävarusteet, jotka eivät sisälly B700-moottoriin:

Ruuvit moottoroinnin kiinnittämiseksi porttiin.
Tämä laitteisto on mukautettava jokaiseen porttityyppiin ja valittava portin paksuuden mukaan.
Casanoov Swing -porttien kohdalla suosittelemme kiinnittämään moottorivarret Rivkle-tyyppisillä sokeilla niiteillä, joiden pituus on 8-12 mm. Asennusteline on sijoitettava tähän tarkoitukseen tarkoitettujen vahvistettujen terien päälle kaikissa kääntöporteissamme ja porteissamme.

TANKER B700 -moottorin ominaisuudet:

- Sisään- ja ulospäin avautuva
- Mukana avautumiskulma 120° asti
- Avautumiskulma riippuu asennusrajoituksistasi (Löydät kaikki asennusohjeet tuotesivun ilmaisesta latauksesta)
- Moottorin manuaalinen poiskytkeminen sähkökatkon sattuessa
- Sisään vedetyn tuotteen pituus 86,8 cm
- Avoimen tuotteen pituus 121,8 cm. Käsivarren työpituus on 46,7 cm
- Sisäinen pyörimisnopeus on 350 kierrosta minuutissa, lähes 60 % nopeampi kuin B150-mallissa!
- Käsivarren ojennusnopeus: 2,4 cm / sekunti
- Avausteho saattaa vaihdella pehmeästi avautuvaa ja pehmeästi sulkeutuvaa tilaa käytettäessä
- Avaus- ja sulkeutumisnopeus sekä ajovoima säädettävissä 20 eri asentoon.
- Avaamisen jälkeen portin sulkeutuminen voi tapahtua automaattisesti valitsemasi aikavälin mukaan 0 - 99 sekuntia
- Jalankulkijatila: Voit avata vain yhden kahdesta lehdestä
- Sadesuojaluokka: IP55
- Moottorin paino: 23 kg
- Käyttölämpötila: -45°C - +50°C
- Työntövoima 1090N ja maksimivoima 1110N
- Sähköliitäntäteho talosi ja moottorin välillä: 20VAC±10%/110VAC±10%
- Automaattinen pysäytystoiminto: Jos porttisi kohtaa esteen, portin avaaminen tai sulkeminen keskeytyy automaattisesti

Voit liittää ulkoisia lisävarusteita 24 V:n käyttötehoon, kuten: hätäakku, magneetti- tai sähkölukko, painike

Asennusvinkkejä:

Tarkista aina, että asennusetäisyydet sisältyvät asennustaulukkoon. Asennusetäisyydet määräävät portin avautumiskulman.
Casanoovin tekninen tiimimme on valmiina auttamaan sinua.
